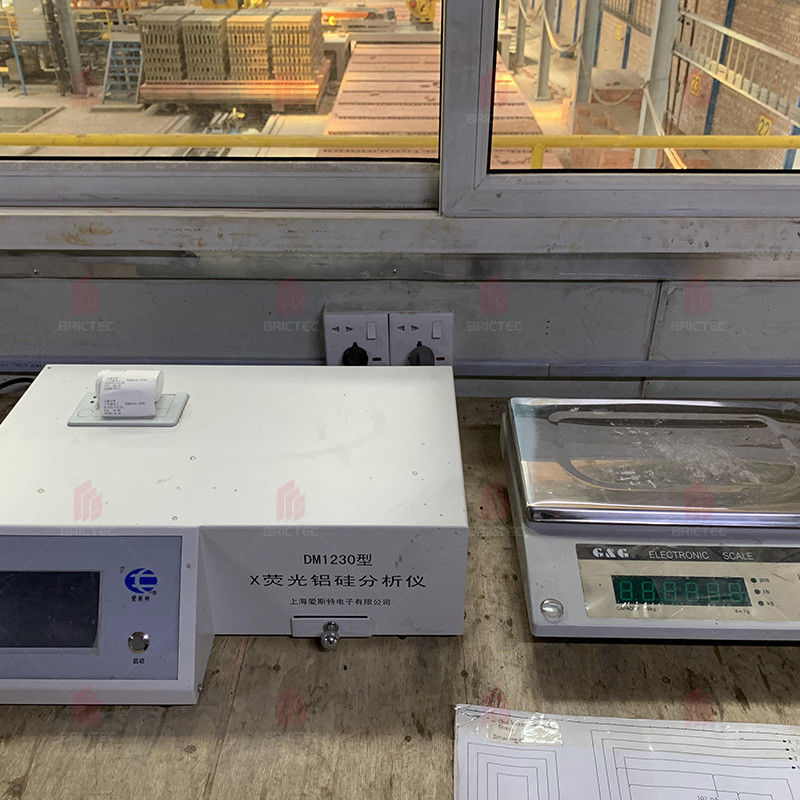

Servizio di analisi delle materie prime di mattoni per l'analisi della composizione e le apparecchiature di prova

Servizio di analisi delle materie prime di mattoni BRICTEC per analisi e collaudo della composizione

Xi'an Brictec Engineering Co., Ltd. fornisce una serie di servizi di fabbrica di mattoni, tra cui: analisi delle materie prime, progettazione e guida, fornitura di accessori, aggiornamento e miglioramento,gestione della produzioneTra questi, l'analisi delle materie prime aiuta a comprendere chiaramente le condizioni delle materie prime dei clienti, fornendo ai clienti soluzioni di fabbricazione di mattoni più professionali e accurate.

L'analisi delle materie prime comprende 7 parti:

1Proprietà fisiche della materia prima

2Proprietà chimiche della materia prima

3Proprietà di asciugatura

4Proprietà di fuoco.

5. Prova di scoppio del calce

6. Prova di ingrassamento

7Conclusioni e suggerimenti

Display di campione

1Proprietà fisiche della materia prima

2Proprietà chimiche della materia prima

3Proprietà di asciugatura

I campioni sono essiccati in modo naturale per 24 ore e poi messi nel forno a 105±5°C per 8 ore.e il rapporto di contrazione della linea di asciugatura è 1.76%.

4.Proprietà di fuoco

(1) Forno a gradiente di temperatura: piccoli campioni (40x20x10 mm) vengono cotti nel forno a gradiente di temperatura per misurare la temperatura di cottura e l'intervallo di temperatura.

Tasso di riscaldamento: < 200°C/h
Ciclo di fuoco: 6 ore
Conservazione del calore: 30 minuti
Metodo di raffreddamento: raffreddato a temperatura ambiente insieme al forno

Figura 1 mattoni sinterizzati di piccole dimensioni bruciati in forno a gradiente di temperatura da 900°C a 1150°C

(2) Tasso di contrazione e assorbimento dell'acqua durante la cottura del prodotto: il tasso di contrazione e l'assorbimento dell'acqua durante la cottura sono misurati sui campioni bruciati nel forno a gradiente.e le curve di relazione tra temperaturaL'assorbimento e il restringimento dell'acqua sono illustrati nella figura 2.

Il sistema di cottura del campione è elencato di seguito (tabella 1) combinando la figura 2 (curva di cottura) e le condizioni di cottura del campione a temperatura diversa.

Tabella 1 Sistema di accensione dei campioni

(3) Forno ad alta temperatura: i campioni essiccati sono stati cotti nel forno ad alta temperatura secondo il sistema di cottura normale.
Temperatura ambiente ~ temperatura di cottura 150°C/h
Temperatura di cottura isolamento di 1 ora
raffreddati a temperatura ambiente insieme al forno

campioni di argilla: campione sperimentale su piccola scala di mattoni sinterizzati cotti a 1040°C
La temperatura di cottura per il campione di argilla è determinata a 1040°C. Dopo la cottura, il colore del campione si trasforma in giallo chiaro, con un suono chiaro al tocco.24%.

5.Prova di rottura della calce

La prova è stata effettuata su campioni bruciati e non si è verificato alcun fenomeno di scoppio di calce nella prova simulata su piccola scala.

6. Prova di ingrassamento

La prova è stata effettuata su campioni bruciati e non si è verificato alcun fenomeno di ingrasso nella prova simulata su piccola scala.

7Conclusioni e suggerimenti

(1) L'argilla di campione ha un contenuto più elevato di CaO, una bassa plasticità e una bassa sensibilità all'essiccazione.
(2) Quando si esegue una prova simulata di mattoni sinterizzati su piccola scala con argilla al 100% come materia prima, il processo di modellazione è piuttosto difficile, la resistenza del mattone verde bagnato è scarsa,che devono ricordare al clienteLe prestazioni di asciugatura e di cottura dei campioni sono buone con una temperatura di combustione moderata da 980°C a 1080°C.
(3) Non si è verificato alcun fenomeno di scoppio di calce durante la simulazione su piccola scala.
(4) Non si è verificato alcun fenomeno di ingrasso durante la simulazione su piccola scala.
